Для возведения стен из керамических крупногабаритных камней в зависимости от их прочности следует подбирать марки растворов по прочности (кгс/см2 ): 50, 75, 100, 125. Применение для кладки прочных растворов обуславливается присутствием пустот больших размеров и тонких стенок в блоках. Раствор будет всегда напряжён больше, чем кладка по плоскости. Шов из раствора работает не только на прочность, но и на срез по контуру стенок блока. Применять растворы больше марки «125» не рекомендуется.
Раствор должен быть всегда в свеже изготовленном состоянии движения и водосодержащей способности, обеспечивая возможность получения ровного шва, а в затвердевшем состоянии иметь необходимую прочность и равномерную консистенцию.
Консистенция раствора подбирается в зависимости от принятого способа кладки. Выполнение кладки на малоподвижных не пластичных растворах не допускается.
З целью заполнения при кладке пустот блока раствором, и увеличении термического сопротивления стен, кладку следует выполнять на растворах с осадком конуса 70-90 мм. При расчёте теплопроводности кладки допускается принимать глубину заполнения пустот раствором 10:15 мм.
Для кладки стен из крупно габаритных керамических камней при низких температурах нужно применять растворы з химическими противо морозными добавками.
Правила выполнения кладки несущих и само несущих стен с использованием керамического крупно габаритного блока
Стены из крупно форматных керамических камней могут быть (см. рис. 1.) однослоевые, двуслоевые (с утеплителем) и трёхслоевые (с лицевым слоем из клинкерного кирпича).
Кладка стен толщиной в один блок проводится перевязкой в пол камня в каждом ряду (цепочная перевязка).
При кладке стен с лицевым слоем из керамического клинкера рекомендуется обеспечивать смещение вертикальных швов внешнего слоя из кирпича относительно вертикальных швов внутреннего слоя из камня.
Сопряжение внешних и внутренних стен рекомендуется осуществлять перевязочной кладкой из блока и изделия (кирпича,клинкера).
При кладке стен из крупно габаритных блоков на растворе, толщина горизонтальных швов принимается 10-12 мм; толщина вертикальных швов принимается 8-10 мм.
Прочность кладки из керамического крупно габаритного блока, который имеет вертикальные щелевые пустоты, тонкие перегородки и стенки, в большей степени зависит от качества кладки – полного заполнения швов, равномерности и одинаковой плотности.
Тип кладки и система перевязки должна быть указана в проекте с учётом необходимой прочности кладки, конструктивных особенностей стен и их общей работы с другими конструкциями.
Кладку из крупногабаритных блоков выполняют с вертикальными швами. Вертикальные швы выполняют без раствора с помощью пазогребенного соединения.
Для предотвращения попадания раствора в пустоты блока рекомендуется применять металическую, пластмассовую или бумажную сетку толщиной нитки 1,0 мм, сетчатки 5х5 мм.
Однослоевые стены (не требуют утепления)
Двухслоевые стены (утепление λ=0,04 Вт/м•С)
Трёхслоевые стены (утепление λ=0,04 Вт/м•С)
Рис. 1. Типы стен.
Для улучшения технологических свойств стены, рекомендуется, вертикальные поперечные швы делать с разрывами (воздушными отверстиями). Разрывы вертикальних швов рекомендуется выполнять одновременно с укладкой раствора.
Для формирования горизонтального шва можна использовать переносной укладчик раствора для кладки стен зданий из крупногабаритных камней.
Швы в кладке лицевого слоя должны быть выполнены под расшивку. Расшивку швов следует выполнять за подлицо или с выпуском.
Кладку из крупно габаритных камней рекомендуется начинать с углов здания, рядами по всему периметру. Следует следить за правильностью высоты ряда с самого начала ведения кладки с помощью натягнутого шнура, горизонтального и вертикального уровня.
Пустотелые блоки лучше всего укладывать таким образом, чтобы вертикальные соединения между ними были сдвинуты относительно друг друга. В стенах с елементами полного размера соединение должно составлять 10 см.
Кладка стены из пустотелого керамического блока «ТеплоКерам» и «Кератерм» выполняется бысрее, благодаря большим размерам и соединению на «перо» и «впуст», что позволяет избежать выполнения вертикальных швов из раствора. На 1 м² стены требуется 16 пустотелых блоков и 4 горизонтальных шва.
Варианты конструктивных решений несущих и само несущих внешних стен с применением керамического крупно габаритного блока.

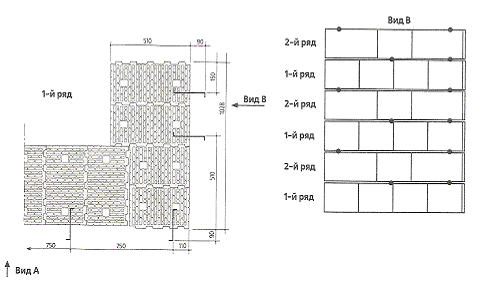

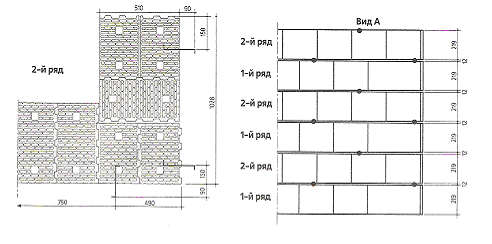

Рис. 1. Кладка угла.

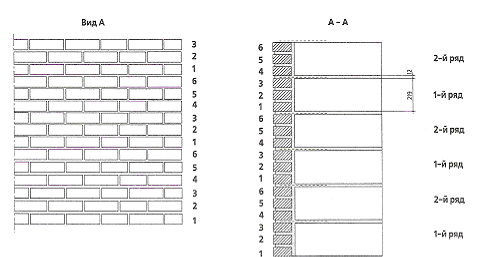

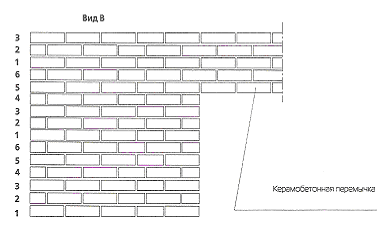

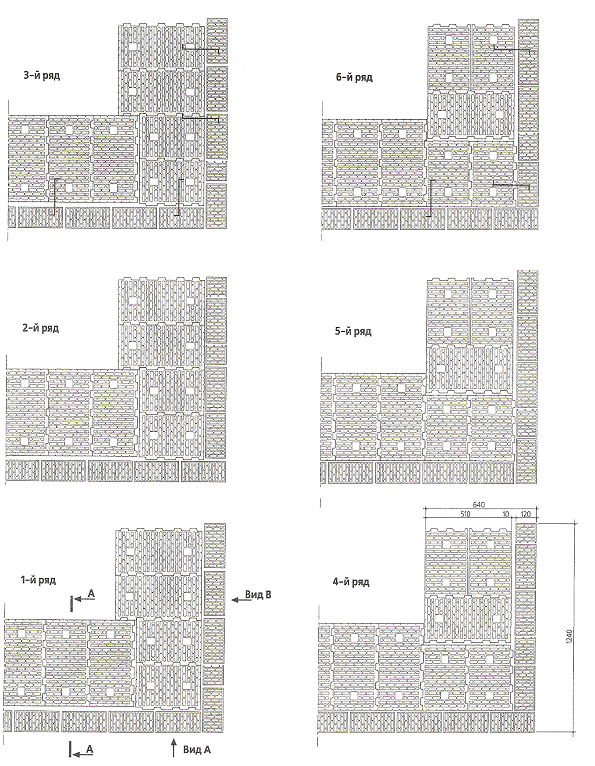

Рис. 2. Облицовка керамическим клинкером производства ООО «Керамейя»
Кладка углов, фасадов, разрезов

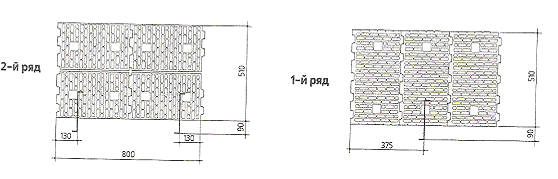

Рис. 3. Стена шириной 800 мм (3 камня)

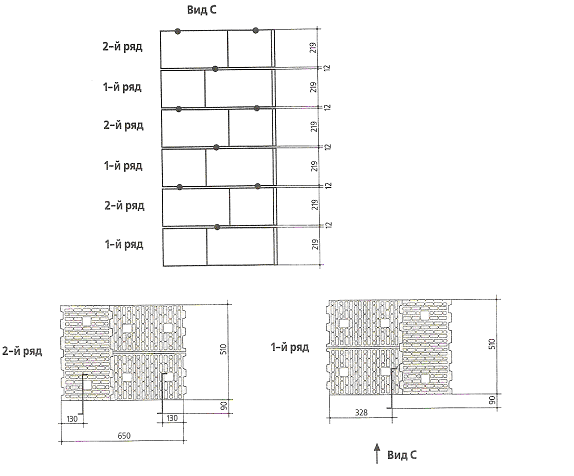

Рис. 4. Стена шириной 650 мм (2,5 камня)

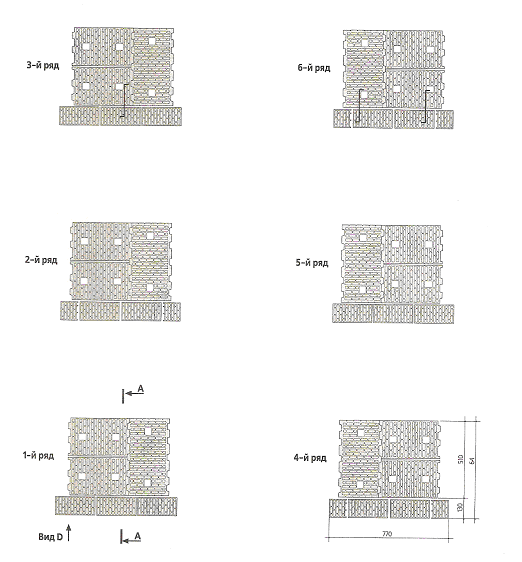

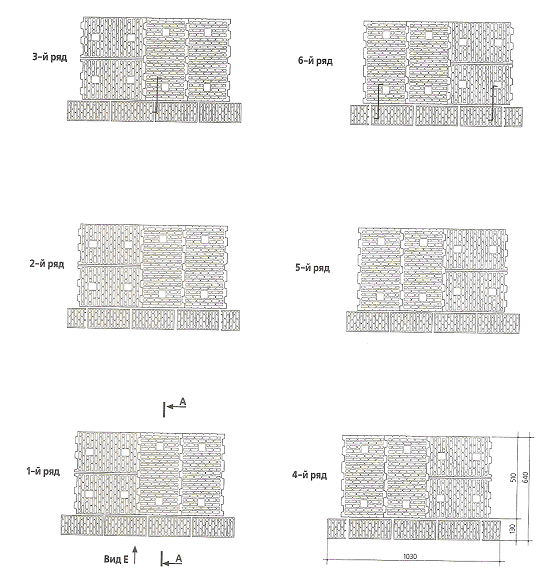

Рис. 5. Облицовка стены шириной 650 мм (2,5 камня)

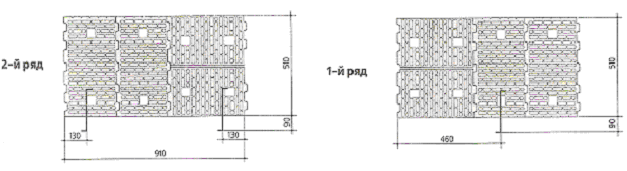

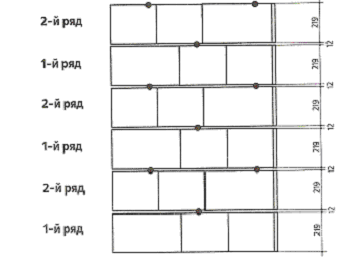

Рис. 6. Стена шириной 910 мм (3,5 камня)
